Способ изготовления деталей сложной формы с поверхностным рельефом методом сверхпластической формовки

   Способ предназначен для изготовления тонкостенных деталей сложной формы с художественным рельефом для товаров народного потребления. Рекомендуется для применения на предприятиях машиностроения.

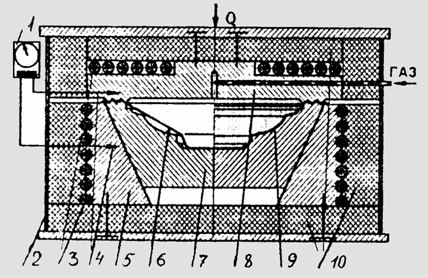

   Плоскую или предварительно деформированную заготовку 6 (см. рисунок) из листового материала закладывают в матрицу 7, предварительно нагретую до температуры сверхпластичности формуемого материала и защемляют по фланцу между крышкой 8 и матрицей с некоторым усилием Q для герметизации внутренней полости. Нагрев осуществляется, например, тэнами 3, расположенными в крышке и намотанными на обойму 5. Температура матрицы фиксируется на потенциометре 1 подключенными к нему термопарами 4 и встроенными в крышку и обойму. Для снижения тепловых потерь в кожухе 2 выполнена теплоизоляция 10.

Схема установки для изготовления деталей сложной формы с поверхностным рельефом методом сверхпластической формовки

   По отверстию в крышке во внутреннюю полость с некоторым избыточным давлением подается газ, посредством которого происходит деформация заготовки в сторону матрицы. В результате заготовка принимает форму матрицы и заполняет её рельеф, нанесенный на поверхности. В зависимости от формы детали и сложности её рельефа для свободного извлечения готовой детали 9, матрицу выполняют из двух, трех, четырех и более частей.
   Данный способ позволяет получить за одну операцию сверхпластической формовки оформление контуров детали и нанесение на её поверхность сложного художественного рельефа.

   Формы и условия передачи ПО - по договору. Возможна поставка сверхпластичной латуни.


Составители: Профессор
 Г.А.Кропотов
; Доценты: С.М.Поляков, В.Л.Фалевский, М.И.Земцов.
