Предлагаемый способ позволяет получать на поверхности тонкостенной детали рельеф сложного рисунка путем электрогидроимпульсной штамповки.
Рекомендуется для применения на предприятиях машиностроения, в том числе для производства товаров народного потребления.
Изготовление тонкостенных деталей с поверхностным рельефом целесообразно выполнять из листовых материалов, путем гибки с закреплением места стыка "в замок", пайкой или сваркой с последующими калибровкой по периметру и нанесением рельефа импульсными методами, например, гидроимпульсной штамповкой.

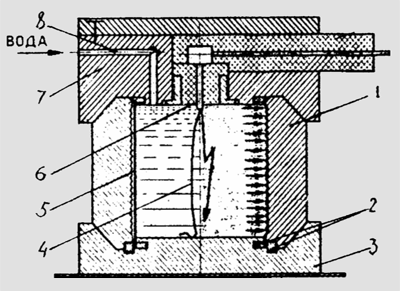

Тонкостенную
заготовку 5 (см. рисунок) устанавливают в
матрицу 1, состоящую из двух, трех, четырех или более частей, в зависимости от глубины, формы и расположения рельефа на внутренних поверхностях
матрицы. Части
матрицы зажаты между
основанием 3 и
крышкой 7. Во внутреннюю полость по
каналу 8 заливается
вода.
Штамп для формообразования рельефа на тонкостенных деталях
Для герметизации предусмотрены
резиновые уплотнения 2, расположенные в основании, защемляющие торец
заготовки с одной стороны, а с другой - прокладка поджимает заготовку к конической поверхности
матрицы. По
электроду 6, изолированному от корпуса, подается высоковольтный разряд. Изолятором может служить полиэтилен, полипропилен, стекловолокно или другой токоизолирующий материал. Другим электродом является корпус.
Для улучшения инициирования разряда в жидкости и более равномерного распределения импульсного давления по всей формуемой площади
заготовки целесообразно использовать, например, алюминиевую
проволочку 4 диаметром 0,4 - 0,6 мм, соединяющую электрод с основанием.
После разряда импульсное давление жидкости деформирует заготовку в сторону матрицы, при этом деталь принимает форму матрицы и заполняет её рельеф. Данный способ позволяет качественно и с невысокой трудоемкостью изготовлять детали различной формы со сложным, в том числе художественным рельефом.
Формы и условия передачи ПО - по договору.
|
|
|
|
|
Составители: Профессор |
|
Г.А. Кропотов |
|
; Доценты: С.М.Поляков, В.Л.Фалевский, М.И.Земцов. |
|
|
|
|
|
